A sebességen túl: Hogyan forradalmasítják a nagysebességű fogaskerekek a modern gépeket

I. Bevezetés

A modern gépek hatékonyságának és teljesítményének könyörtelen törekvése eljuttatta a mérnöki tervezés határait. A sugárhajtású motor ordításától az erőmű turbina dum-jáig az a képesség, hogy az energiát megbízhatóan és hatékonyan továbbítsák az egyre növekvő forgási sebességnél. Ez a kereslet elterjedt nagysebességű sebességváltók a mechanikus innováció élvonalában. Ezek nem pusztán fogaskerekek, amelyek gyorsan forognak; Ragasztóan megtervezett alkatrészeket terveztek, amelyek hatékonyan és megbízhatóan működnek szélsőséges körülmények között, ahol a hagyományos fogaskerék -tervek gyorsan meghibásodnának.

A nagysebességű sebességváltók a technológiai fejlődés kritikus elősegítői. Megkönnyítik a nagyobb teljesítmény sűrűségét, lehetővé téve a nagyobb energia továbbítását kisebb, világosabb alkatrészeken. Ez közvetlenül a jobb hatékonysághoz vezet a különféle iparágakban, ideértve a repülőgépet, az energiatermelést és a nagy teljesítményű autóiparokat. A gépek teljes méretének és súlyának csökkentésével ezek a fogaskerekek hozzájárulnak a kompaktabb, üzemanyag-hatékonyabb és agilis rendszerekhez. Ez a cikk belemerül az alapelvekbe, a bonyolult tervezési megfontolásokba, a fejlett gyártási technikákba, a változatos alkalmazásokba és az izgalmas jövőbeli tendenciákba, amelyek a nagysebességű sebességváltók világát alakítják.

Ii. A sebességváltó alapjai

A. Alapvető felszerelések alapelvei

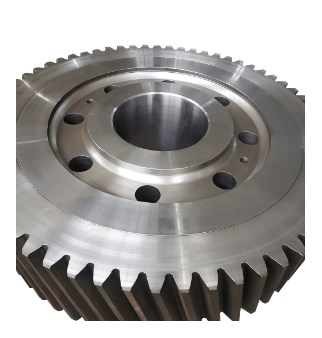

A magjukban a fogaskerekek olyan mechanikus alkatrészek, amelyek fogakkal vannak ellátva, amelyek a forgó mozgást és a nyomatékot az egyik tengelyről a másikra továbbítják. Az alapvető fogaskerék -terminológia megértése döntő jelentőségű: a pályakör az az elméleti kör, amelyen a párosító fogaskerekek csúszás nélkül gördülnek; a modul meghatározza a fogaskerekek méretét; a nyomási szög diktálja azt a szöget, amellyel az erő továbbadódik a fogak között; És a somix szög (A spirális fogaskerekekhez) a fogak szögére utal a fogaskerék tengelyéhez viszonyítva. Míg léteznek különféle fogaskerekek, spirális fogaskerekek túlnyomórészt nagysebességű alkalmazásokban használják, simább, csendesebb működése és magasabb terhelésű képességük miatt, mint a SPUR fogaskerekek. A sebességváltó arány meghatározza a sebesség csökkentését vagy növekedését, míg a nyomatékátvitel A képesség meghatározza a továbbítható forgási erő mennyiségét.

B. kihívások nagy sebességgel

A nagy forgási sebességű üzemeltetési fogaskerekek egyedülálló félelmetes kihívásokkal járnak:

1. Megnövekedett dinamikus terhelések és rezgések: A sebesség növekedésével még a kisebb hiányosságok vagy az eltérések is jelentős dinamikus erőkhöz vezethetnek, túlzott rezgéseket és zajt okozva.
2. Hőtermelés és hőtakarítás: A súrlódás a fogak és az olajcsuklás között a sebességváltóban jelentős hőt generál. A tényleges termálkezelés elengedhetetlen az anyag lebomlásának és a kenőanyagok lebontásának megelőzéséhez.
3. Zajcsökkentés: A nagysebességű működés természetéből adódóan több zajt okoz. A csendes működés megtervezése elengedhetetlen, különösen az olyan alkalmazásokban, mint az űrrepülés.
4. Kenési kihívások: A gyorsan mozgó fogak közötti megfelelő kenőanyag -film fenntartása megnehezíti. Az olyan kérdések, mint az olajcsuklás (ahol az olaj maga ellenállást és hőt generál), és a fém-fém érintkezés megakadályozásához elegendő film vastagságának biztosítása kritikus jelentőségű.
5. Anyagi fáradtság és kopás: A magas frekvenciákon lévő ciklikus feszültségek jelentősen növelik az anyagi fáradtság kockázatát. A felszíni kopás, a pontozás és a roppantás szintén komoly aggodalmak.
6. Gyártási precíziós követelmények: A nagysebességű fogaskerekek toleranciája kivételesen szoros. Bármely eltérés katasztrofális kudarchoz vezethet.

Iii. Tervezési szempontok a nagysebességű fogaskerekekhez

A nagysebességű működés kihívásainak leküzdése aprólékos tervezést és mérnöki munkát igényel.

A. Gear geometria optimalizálása

A sebességváltó geometria optimalizálása kiemelkedően fontos a sima, hatékony és tartós nagysebességű működéshez:

• Profil módosítása: Technikák kedvelik tippelést és gyökérkötés a fogprofilra alkalmazzák, hogy biztosítsák a simább elkötelezettséget és a leválasztást, csökkentve az ütközéseket és a zajt.
• Ólom módosítása: A spirális fogaskerekek esetében a hélix szögének enyhe módosítása a foghossz mentén kompenzálhatja az elhajlásokat terhelés alatt, biztosítva az egységes érintkezést.
• Helix szögválasztás: A spirális fogaskerekek optimális hélix szöge kiegyensúlyozza a terhelés eloszlását, az axiális tolóerő és a zajjellemzőket.
• Nyomás szög optimalizálás: A nyomásszög befolyásolja a fog szilárdságát, érintkezési feszültségeit és zaját. A gondos kiválasztás létfontosságú.
• Fogkontaktus elemzés (TCA): A fejlett szoftver -szimulációkat használják a meshing fogak közötti érintkezési minták elemzésére, biztosítva az egyenletes terheléseloszlást a fogoldalon és megakadályozva a lokalizált stresszkoncentrációkat.

B. Anyagválasztás

Az anyagválasztás alapvető fontosságú a nagysebességű felszerelések és a hosszú élettartam szempontjából:

• Nagy szilárdságú acélok: Speciális acélok, például acélok szénhidrogizálója (például AISI 9310, 8620) és nitrid acélok általában használják, mivel kiváló mag szilárdságuk és képesek nagy felületi keménység elérésére.
• Felszíni edzési technikák: Olyan folyamatok, mint karburizálás (Szén bevezetése a felületre a keménység érdekében), nitriding (Nitrogén bevezetése a felületi keménységhez és a kopásállósághoz), és indukciós megkeményedés (lokalizált fűtés és oltás) Készítsen kemény, kopásálló tokot, miközben fenntartja a kemény, gömbölyű magot.
• Könnyű anyagok: Olyan alkalmazások esetén, ahol a súly kritikus, például repülőgép, fejlett ötvözetek vagy akár kompozitok feltárják, bár bemutatják saját gyártási és teljesítési kihívásaikat.
• Megfontolások: A nagysebességű fogaskerekek kulcsfontosságú anyag tulajdonságai között szerepel a magas kifáradási szilárdság (ellenállás a ciklikus terheléssel), felsőbbrendű kopásállóság , megfelelő szívósság (a törés ellenállás), és hőstabilitás (A tulajdonságok fenntartása megemelkedett hőmérsékleten).

C. kenési rendszerek

A hatékony kenés a nagysebességű fogaskerekek életének, a súrlódás, a hő és a kopás kezelése:

• Olaj köd kenés: A finom olajhálóra egy finom olajkomorra kerül, amely a nagysebességű tartományon belül világosabb terhelésekre és alacsonyabb sebességekre alkalmas.
• Jet kenés: A nagynyomású olajfúvókák pontosan a hálófogakra irányulnak, biztosítva a közvetlen és hatékony kenést és a hűtést. Ez gyakori az igényes alkalmazásokban.
• Olajpermet kenés: Hasonló a sugárhajtású kenéshez, de szélesebb permetezési mintával.
• Kenőanyag kiválasztása: A kenőanyag megválasztása kritikus, figyelembe véve annak viszkozitás (az áramlás ellenállás), a specifikus jelenléte adalékanyagok (pl. Vehevesség-ellenes, szélsőséges nyomás) és annak termikus tulajdonságok (Stabilitás magas hőmérsékleten).
• Szűrő- és hűtési rendszerek: Az integrált rendszerek elengedhetetlenek a szennyező anyagok eltávolításához az olajból és eloszlatják a hőt, fenntartva az optimális kenőanyag teljesítményét.

D. csapágy kiválasztása

A csapágyak támogatják a forgó tengelyeket, és ellenállniuk kell a nagy sebességeknek és terheléseknek:

• Hidrodinamikai csapágyak: Ezek a csapágyak egy nyomás alatt álló olajfóliára támaszkodnak, hogy elválasztják a tengelyt a csapágy felületétől, kiváló terhelési kapacitást és csillapítást kínálva nagy sebességgel.
• Gördülő elemcsapágyak: Nagy pontosságú, nagysebességű típusokat (például szög kontaktgömbölyű csapágyakat, hengeres görgős csapágyokat) használnak, gyakran kerámia golyókkal a csökkent súrlódás és a nagyobb sebességű képesség érdekében.
• Aktív mágneses csapágyak: A szélsőséges sebességekhez, a nulla kontaktushoz és a pontos tengely helymeghatározásához aktív mágneses csapágyakat alkalmazunk, elektromágneses erők felhasználásával a tengely lebontására és szabályozására.

E. A ház és a rendszer merevsége

A fogaskerék házát és az általános rendszert a maximális merevség érdekében kell megtervezni, hogy megakadályozzák az eltérést és a vezérlő rezgést:

• Az eltérés és az eltérés minimalizálása: A merev ház minták és a pontos megmunkálás biztosítja, hogy a tengelyek és fogaskerekek pontosan igazodjanak a működési terhelések alatt.
• Rezgéscsillapítás és elszigeteltség: A zajcsökkentés és a rezonancia megakadályozása érdekében beépítik a rezgések elnyelő vagy izolálási vagy izolálási szerkezetét.
• Termikus bővítés kezelése: Ahogy az alkatrészek felmelegednek, kibővülnek. A tervezésnek a fogaskerekek, a tengelyek és a házak közötti differenciális termikus tágulást kell figyelembe vennie az engedélyek és az igazítás fenntartása érdekében.

Iv. Gyártás és minőség -ellenőrzés

A nagysebességű fogaskerekek teljesítménye az ultra-magas precíziós gyártáson és a szigorú minőség-ellenőrzésen függ.

A. Precíziós megmunkálás

A szükséges pontosság elérése magában foglalja a fejlett megmunkálási folyamatokat:

• Gear Hobping és Shaping: A fogaskerekek kezdeti durva és félig kiszivárogása.
• Fogaskerék -őrlés: Kritikus befejezési folyamat, amely eltávolítja a kis mennyiségű anyagot a fogprofilok és a felületi kivitel elérése érdekében. Ez magában foglalja forma őrlés (a fogprofilhoz alakított csiszolókereket használva) és generációs csiszolás (ahol az őrlőkerék egy párosító fogaskeréket szimulál).
• Szuperfinanszírozási folyamatok: Technikák kedvelik csiszolás és lefoglalás a rendkívül sima felületi felületek elérésére használják, csökkentve a súrlódást és javítva az érintkezési mintákat.

B. Hőkezelési folyamatok

A megmunkálás után hőkezeléseket alkalmaznak az anyag tulajdonságainak javítására:

• Carburizing: Egy termokémiai folyamat, amely diffundálja a szént az acél felületébe, majd oltás és edzés, egy kemény, kopásálló tok létrehozása érdekében.
• Nitriding: Egy alacsonyabb hőmérsékleti folyamat, amely diffundálja a nitrogént az acél felületébe, és olyan kemény nitrideket képez, amelyek javítják a felületi keménységet, a kopásállóságot és a fáradtság szilárdságát minimális torzítással.
• Indukciós edzés: Elektromágneses indukciót használ a fogaskerék gyors melegítéséhez és oltására, lehetővé téve a lokalizált edzéseket.

C. Minőségellenőrzés és ellenőrzés

A szigorú ellenőrzés biztosítja, hogy minden felszerelés megfeleljen az igényes előírásoknak:

• Gear Metrológia: Speciális hangszerek, mint például Koordináta mérőgépek (CMM) és elkötelezett fogaskerék -gördülő tesztelők a foggeometria, az ólom, a profil és a kifutás pontos mérésére használják.
• Nem pusztító tesztelés (NDT): Olyan technikák, mint például mágneses részecske -ellenőrzés (a felszíni repedések észlelése) és ultrahangos tesztelés (a belső hibák észlelésére) az anyag integritásának biztosítása érdekében alkalmazzák az összetevő károsodása nélkül.
• A forgó alkatrészek kiegyensúlyozása: A nagysebességű fogaskerekeknek és a kapcsolódó tengelyeknek dinamikusan kiegyensúlyozottnak kell lenniük a rezgések minimalizálása és a sima működés biztosítása érdekében.

V. A nagysebességű sebességváltók alkalmazásai

A nagysebességű sebességváltók nélkülözhetetlenek az iparágak széles skáláján, ahol a teljesítmény és a hatékonyság kiemelkedően fontos.

A. űrrepülés

A repülőgépipar kiváló példa arra, hogy a nagysebességű fogaskerekek kritikusak:

• Repülőgépmotorok: Turbofan és turboprop motorokban a sebességváltók elengedhetetlenek a nagysebességű turbina csatlakoztatásához a lassabb ventilátorhoz vagy a légcsavarhoz, optimalizálva a hatékonyságot.
• Helikopter továbbítás: Ezek a komplex sebességváltók az energiát továbbítják a motorból a fő- és farokrotorokba, kivételes megbízhatóságot és energiaterjesztést igényelve.
• Kiegészítő teljesítményegységek (APU): A kis gázturbina motorok olyan repülőgépeken, amelyek energiát biztosítanak a kezdő és a földi műveletekhez, szintén nagysebességű sebességváltót használnak.

B. EGYEDI FOLYTATÁS

Az energiaágazatban ezek a fogaskerekek elengedhetetlenek a nagysebességű forgási energia átalakításához:

• Gázturbinák: A nagysebességű sebességváltók összekapcsolják a gázturbinákat a generátorokkal, és a turbina nagy forgási sebességét az elektromos rács által megkövetelt szinkron sebességre lépnek le.
• Gőzturbinák: A gázturbinákhoz hasonlóan a sebességváltókat is használják, hogy a turbina sebességét a generátorhoz igazítsák.
• Szélturbina sebességváltók: Míg a fő forgórész alacsonyabb sebességgel működik, a nagy szélturbinák sebességváltójának egyes szakaszai nagysebességű sebességváltóval járhatnak.

C. Autóipar

A nagy teljesítményű és feltörekvő autóipari alkalmazások egyre inkább ezekre a fogaskerekekre támaszkodnak:

• Nagy teljesítményű járművek: A versenyautókban és a szuperautókban a speciális sebességváltókat úgy tervezték, hogy kezeljék a szélsőséges motor fordulatszámát és az energiatermelést.
• Elektromos jármű (EV) hajtókövek: Mivel az elektromos motorok gyakran nagyon magas fordulatszámon működnek az optimális hatékonyság érdekében, a nagysebességű redukciós fogaskerekek kulcsfontosságúak a motor sebességének a kerék sebességéhez való hozzáigazításához.

D. ipari gépek

Számos ipari alkalmazás részesül előnyben a nagysebességű fogaskerekek hatékonyságából és energiájából:

• Kompresszorok: Különböző iparágakban (például olaj és gáz, HVAC) használják a nagysebességű centrifugális kompresszorok meghajtására.
• Szivattyúk: A nagysebességű fogaskerekek speciális szivattyúkat vezethetnek az ipari folyamatok folyadékátviteléhez.
• Szerszámgép: A precíziós szerszámgépek gyakran nagysebességű orsó sebességváltókat tartalmaznak a nagysebességű megmunkálási műveletekhez.
• Tesztelőberendezések: A kutatásban és a fejlesztésben a nagysebességű sebességváltók alapvető alkotóelemei a tesztberendezéseknek, amelyek célja a különféle gépek valós működési körülményeinek szimulálására.

Vi. A jövőbeli trendek és innovációk

A nagysebességű sebességváltó fogaskerekek területe folyamatosan fejlődik, a még nagyobb teljesítmény, hatékonyság és megbízhatóság iránti igény miatt.

A. Fejlett anyagok

Az új anyagok kutatása ígéreteket ígér a határok továbblépésére:

• Kerámia fogaskerekek: Kivételes keménységet, kopásállóságot és magas hőmérsékleti képességet kínálva a kerámia fogaskerekeket feltárják a szélsőséges alkalmazásokhoz, ahol a hagyományos acélok elmaradnak.
• Fejlett kompozitok: A könnyű és nagy szilárdságú kompozitok forradalmasíthatják a sebességváltó kialakítását, különösen a súlyérzékeny alkalmazások esetében.
• Additív gyártás (3D nyomtatás): Ez a technológia lehetővé teszi a hagyományos megmunkálás esetén lehetetlen komplex fogaskerék -geometriák létrehozását, amelyek potenciálisan lehetővé teszik az optimalizált belső struktúrákat és az integrált tulajdonságokat.

B. Intelligens fogaskerekek/állapotfigyelés

Az intelligencia integrációja a fogaskerék rendszerekbe jelentős tendencia:

• Integrált érzékelők: Az érzékelők beágyazása közvetlenül a fogaskerekekbe vagy a sebességváltókba a paraméterek, például a hőmérséklet, a rezgés és a feszültség valós időben történő megfigyelésére.
• Prediktív karbantartás és AI-vezérelt diagnosztika: Az ezekből az érzékelőkből származó adatok, a mesterséges intelligencia és a gépi tanulás kombinálva, megjósolhatják a potenciális hibákat, mielőtt azok bekövetkeznének, lehetővé téve a proaktív karbantartást és minimalizálva az állásidőt.

C. Zaj- és rezgéscsökkentési technológiák

A folyamatban lévő erőfeszítések célja, hogy a nagysebességű fogaskerekek csendesebbé és simábbá váljanak:

• Aktív zajszabályozás: Az anti-fázisú hanghullámok használata a sebességváltó zajának megszüntetésére.
• Fejlett csillapító anyagok: Új anyagok és szerkezeti tervek kidolgozása, amelyek hatékonyabban felszívják és eloszlatják a rezgéseket.

D. hibrid és elektromos hajtókövek

A villamosítás felé történő elmozdulás befolyásolja a fogaskerék kialakítását:

• Az elektromos motor jellemzőinek optimalizálása: A fogaskerekeket kifejezetten úgy tervezték, hogy összekapcsolják az elektromos motorok egyedi sebesség-torque jellemzőit, gyakran nagyobb bemeneti sebességet és eltérő redukciós arányt igényelnek.
• Integráció a Power Electronics -val: Az optimalizált teljesítmény és hatékonyság érdekében szorosabb integráció a mechanikus sebességváltó rendszerek és az elektronikus vezérlőegységek között.

Vii. Következtetés

A nagysebességű sebességváltó fogaskerekek a gépészmérnöki csúcspontot képviselik, a pontosságot, az anyagtudományt és a fejlett gyártást testesítik meg. Kritikus alkatrészek, amelyek lehetővé teszik a nagy teljesítmény sűrűségét, hatékonyságát és teljesítményét, amelyet a modern gépek a különféle iparágakban igényelnek. A dinamikus terhelések enyhítésétől és a termikus kihívások kezelésétől kezdve a fejlett anyagok kiválasztásáig és az ultra-pontos gyártási technikák alkalmazásától a tervezés és termelés minden szempontja a mérnöki kiválóság igazolása.

Mivel az iparágak továbbra is tolja a sebesség és a hatékonyság korlátait, a nagysebességű fogaskerekek szerepe csak növekedni fog. A folyamatos anyagok innovációival, az intelligens technológiák integrációjával az állapotfigyeléshez, valamint a hibrid és elektromos hajtások fejlődő tájához való adaptációkkal, a nagysebességű sebességváltók területe a folyamatos evolúcióhoz készül, és a nagy teljesítményű gépek következő generációját vezeti.
